張之涵，Hiroshi Morita,Lothar Kahl博士 | 拜耳材料科技(中國(guó))有限公司

　　隨著國(guó)家相關(guān)環(huán)保法規(guī)的出臺(tái)，目前中國(guó)新建汽車(chē)生產(chǎn)線必須使用水性中涂底漆及底色漆，從能源消耗的角度考慮，汽車(chē)原廠漆也從原來(lái)的3C2B體系往3C1B或免中涂體系發(fā)展。本文從全球主要的汽車(chē)廠所使用的涂裝工藝及技術(shù)為主線，分析了現(xiàn)在汽車(chē)原廠漆的發(fā)展歷程及應(yīng)用現(xiàn)狀，尤其對(duì)滿足新工藝及性能要求的清漆技術(shù)做了對(duì)比測(cè)試，同時(shí)，本文還對(duì)汽車(chē)原廠漆的未來(lái)發(fā)展提出探討，分析更低溫度固化的可能性及其給汽車(chē)廠帶來(lái)的潛在好處。

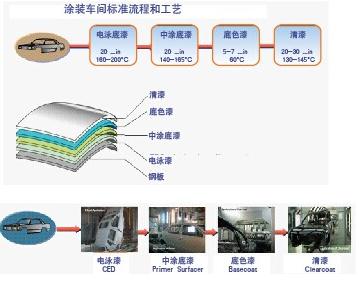

　　圖1 汽車(chē)原廠漆的傳統(tǒng)體系

　　概述

　　從汽車(chē)被發(fā)明開(kāi)始，汽車(chē)漆已經(jīng)開(kāi)始被應(yīng)用，用于保護(hù)車(chē)身不被腐蝕。汽車(chē)工業(yè)已經(jīng)經(jīng)歷了一個(gè)多世紀(jì)的發(fā)展，汽車(chē)原廠漆也從最初的天然樹(shù)脂光油、醇酸、硝基等技術(shù)發(fā)展到現(xiàn)在熱固型丙烯酸、環(huán)氧酸及聚氨酯等技術(shù)。為了達(dá)到防腐、耐候及外觀等各方面要求，汽車(chē)原廠漆發(fā)展成四層體系(見(jiàn)圖1)。首先是電泳底漆(CED)，通過(guò)浸涂并高溫(160-200°C)烘烤成膜，一般膜厚在20微米左右，主要起到對(duì)金屬車(chē)身的防腐保護(hù)作用。隨后噴涂中涂底漆(Primer Surfacer)，通常膜厚在35微米左右，其作用包括對(duì)底材平整以提高整車(chē)外觀，以提高抗石擊性能。接下來(lái)是噴涂底色漆(base Coat)，膜厚一般在15-25微米左右，汽車(chē)的顏色及金屬效果都是通過(guò)這道涂層來(lái)實(shí)現(xiàn)的。最后一道涂層是清漆(ClearCoat)，膜厚通常在30-40微米左右，清漆是最后一道保護(hù)涂層，提供最后的外觀例如高光、平整度等，同時(shí)還要提供對(duì)陽(yáng)光、酸雨、樹(shù)枝或洗車(chē)的刮擦等的保護(hù)。在電泳底漆之后，通常工藝在噴涂完中涂底漆之后要進(jìn)行高溫(140-165°C)烘烤固化，然后在底色漆噴涂完成后進(jìn)行低溫閃干，再和清漆一起進(jìn)行高溫(130-145°C)烘烤固化，因此傳統(tǒng)體系工藝被稱(chēng)為三涂?jī)珊?3C2B)體系。

　　隨著全球?qū)Νh(huán)保的認(rèn)知提高，汽車(chē)原廠漆也在走向高固含及水性化。除了電泳底漆本來(lái)就是水性體系，現(xiàn)在中涂底漆及底色漆的水性化也已經(jīng)非常成熟。中國(guó)在工信部頒布相關(guān)法規(guī)后，從2012年1月1日起所有新建汽車(chē)生產(chǎn)線也必須使用水性中涂底漆及底色漆，這也對(duì)中國(guó)的汽車(chē)廠提出了新的要求。

　　汽車(chē)原廠漆工藝發(fā)展歷程

　　世界主流汽車(chē)廠一直在摸索著在涂裝工藝上縮短流程，降低能耗。從傳統(tǒng)的3C2B工藝兩次高溫烘烤，如果能減少一次烘烤過(guò)程，就能降低一次烘烤所需的能源消耗，縮短涂裝線，從而可以更好利用有限的生產(chǎn)空間，并降低碳排放，三涂一烘(3C1B)工藝，福特在全球的策略就是高固含3C1B涂裝工藝，見(jiàn)圖2。

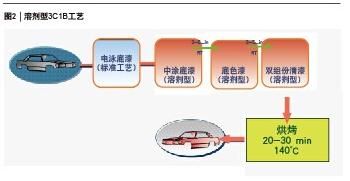

　　圖2 溶劑型3C1B工藝

　　在走向水性化的過(guò)程中，首先將底色漆水性化，能大大降低VOC的排放。Nissan就在2010最先開(kāi)始使用水性底色漆的3C1B工藝，并且使用雙組分聚氨酯作為清漆滿足外觀的要求。而Honda則在水性化底色漆的3C1B工藝中，使用溶劑型雙組分聚氨酯中涂底漆，以提高體系的抗石擊性。其體系見(jiàn)圖3。

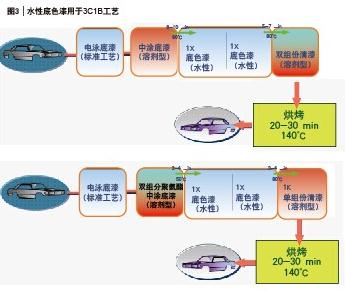

　　圖3 水性底色漆用于3C1B工藝

　　隨后中涂底漆也開(kāi)始了水性化，豐田(Toyota)和通用(GM)都開(kāi)始使用水性3C1B工藝。在通用的未來(lái)全球工藝規(guī)劃中，使用雙組分聚氨酯清漆的水性3C1B工藝已經(jīng)成為標(biāo)準(zhǔn)。見(jiàn)圖4。

　　圖4 使用雙組分聚氨酯清漆的水性3C1B工藝

　　水性中涂底漆及水性底色漆的使用，涂料本身的成本上升不少，但隨著3C1B工藝的應(yīng)用，涂裝總成本并沒(méi)有上升。但是否能進(jìn)一步減少汽車(chē)涂裝的工藝流程呢?免中涂工藝(2C1B，見(jiàn)圖5)則進(jìn)一步將中涂底漆省去，滿足這一需求。大眾、奔馳、寶馬等車(chē)廠最先開(kāi)始使用這種新工藝，豐田2015年的全球標(biāo)準(zhǔn)涂裝工藝也將采用2C1B免中涂體系。

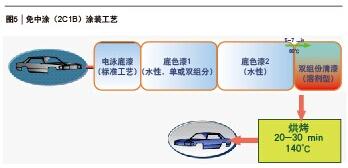

　　圖5 免中涂(2C1B)涂裝工藝

　　在免中涂工藝中，雙組分聚氨酯清漆已經(jīng)成為標(biāo)準(zhǔn)。在這種工藝中由于省去了中涂底漆，所以對(duì)抗石擊和外觀提出了更高的要求。除了對(duì)金屬加工及電泳底漆的要求提高外，清漆則是最后一道關(guān)口，雙組分聚氨酯清漆在這個(gè)工藝中能非常好的滿足體系抗石擊要求，并且確保優(yōu)異的外觀。

　　雙組分聚氨酯清漆及自修復(fù)原理

　　從1937年拜耳公司的Otto Bayer教授發(fā)明聚氨酯，并于上世紀(jì)50年代開(kāi)始應(yīng)用在涂料中后，聚氨酯涂料發(fā)展了50年。現(xiàn)在，聚氨酯涂料憑借其優(yōu)異的性能，已經(jīng)被廣泛的應(yīng)用在汽車(chē)、交通工具、木器、建筑、重防腐、工業(yè)機(jī)械設(shè)備等各個(gè)領(lǐng)域。異氰酸酯基團(tuán)(-N=C=O)是聚氨酯化學(xué)的基礎(chǔ)。最通常使用的雙組分聚氨酯涂料就是通過(guò)異氰酸酯基團(tuán)和主樹(shù)脂中的活性羥基(-OH)反應(yīng)來(lái)交聯(lián)，從而達(dá)到優(yōu)異漆膜的性能。使用脂肪族聚異氰酸酯的聚氨酯體系，具備優(yōu)異的耐候性;雙組分聚氨酯交聯(lián)后形成的氨酯鍵，能 夠滿足對(duì)各種化學(xué)品的抵抗;而氨酯鍵之間還能形成氫鍵，見(jiàn)圖6，使漆膜硬且柔韌，更能滿足抗石擊、耐刮擦甚至自修復(fù)等功能;而這些功能都是汽車(chē)漆所要求的。

　　圖6 聚酯鍵及氫鍵

　　高交聯(lián)密度的聚氨酯網(wǎng)絡(luò)具有更多的氫鍵，硬且柔韌的漆膜在外界刮擦介質(zhì)的作用下，主鏈發(fā)生形變但不斷裂，氫鍵打開(kāi)但在新的位置重組，從外觀上觀察會(huì)發(fā)現(xiàn)一些擦痕。通過(guò)外界輸入能量，主鏈在應(yīng)力作用下舒展，氫鍵也回到原來(lái)位置，擦痕也隨之減弱或消失，這就是聚氨酯的自修復(fù)作用。見(jiàn)圖7。汽車(chē)清漆使用自修復(fù)漆，夏天陽(yáng)光直射下的溫度足夠滿足其自修復(fù)過(guò)程，因而能很好保持車(chē)輛外觀。

　　圖7 聚氫酯自修復(fù)原理{mafacms:page}

　　在雙組分聚氨酯清漆配方設(shè)計(jì)中，固化劑的不同選擇會(huì)對(duì)其抗刮擦及耐化學(xué)品性產(chǎn)生影響，我們選取固定的改性羥基丙烯酸為A組分，分別選取HDI三聚體，高官能度改性HDI三聚體及HDI/IPDI混拼體系進(jìn)行測(cè)試，烘烤條件為140°C，分別對(duì)外觀、耐化學(xué)品、抗刮擦及自修復(fù)性進(jìn)行測(cè)試，結(jié)果見(jiàn)表1。

　　表1 不同固化劑對(duì)雙組分聚氣酯清漆性能的影響

　　從測(cè)試結(jié)果來(lái)看，使用標(biāo)準(zhǔn)HDI三聚體可以滿足對(duì)汽車(chē)清漆的一般要求。使用高官能度改性的HDI三聚體，在不影響外觀的前提下，抗刮擦測(cè)試后的光澤保持率更進(jìn)一步提高了，如果再通過(guò)加溫恢復(fù)，基本外觀就和初始狀態(tài)一致了。所以對(duì)于雙組分聚氨酯，提高交聯(lián)密度對(duì)自修復(fù)是非常有幫助的。對(duì)于IPDI的混拼，明顯能提高硬度及耐化學(xué)品性，但抗刮擦性及自修復(fù)性還是會(huì)有所下降。這個(gè)測(cè)試結(jié)果也證明了自修復(fù)理論是正確的。

　　從這里分析測(cè)試可以看出，雙組分聚氨酯具有優(yōu)異的軟硬平衡，能夠滿足抗石擊的要求;具有優(yōu)異的抗刮擦性及耐化學(xué)品性，可以滿足外觀的要求。

　　不同清漆技術(shù)對(duì)比

　　汽車(chē)原廠漆的清漆技術(shù)，目前主流技術(shù)包括熱固型丙烯酸(TSA)、環(huán)氧酸及雙組分聚氨酯。熱固型丙烯酸使用歷史最為悠久，但在上世紀(jì)80年代酸雨開(kāi)始出現(xiàn)時(shí)，發(fā)現(xiàn)其對(duì)酸雨的耐抗性不是非常理想，因此雙組分聚氨酯及環(huán)氧酸開(kāi)始出現(xiàn)了。雙組分聚氨酯最早在上世紀(jì)80年代開(kāi)始從奔馳廠開(kāi)始使用，為歐洲的主流技術(shù);環(huán)氧酸由日本企業(yè)所發(fā)明，因而在亞太區(qū)市場(chǎng)份額比較大;熱固型丙烯酸也可以通過(guò)封閉型異氰酸酯對(duì)其改性，提高其對(duì)酸雨的耐抗性，這也屬于聚氨酯清漆范疇。從全球來(lái)看，在歐洲及北美，大約有45%以上的新車(chē)是以聚氨酯技術(shù)，但亞太區(qū)僅有15%左右，而且以封閉型異氰酸酯改性熱固型丙烯酸為主，見(jiàn)圖8。

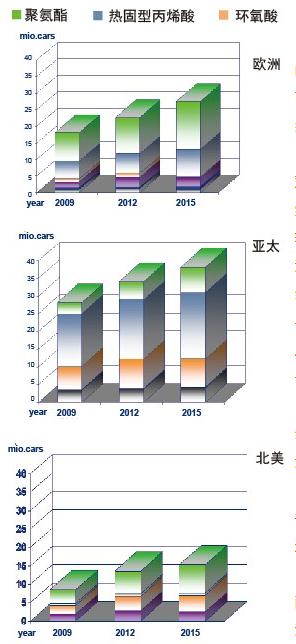

　　圖8 全球不同地區(qū)汽車(chē)原廠漆清漆技術(shù)

　　這些不同的清漆技術(shù)，對(duì)于目前要求的抗刮擦性及耐酸蝕性能有多大的區(qū)別呢?兩年前開(kāi)始拜耳德國(guó)實(shí)驗(yàn)室開(kāi)始收集市場(chǎng)上的一些主要清漆技術(shù)產(chǎn)品，加上拜耳實(shí)驗(yàn)室開(kāi)發(fā)的一些配方，共36個(gè)樣品，對(duì)其進(jìn)行對(duì)比測(cè)試。測(cè)試內(nèi)容包括使用洗車(chē)機(jī)耐刮擦測(cè)試，按ISO20566：2005標(biāo)準(zhǔn)要求進(jìn)行，記錄光澤保持率;以及通過(guò)梯度烘箱，使用1%的硫酸進(jìn)行耐酸蝕測(cè)試，記錄漆膜未被破壞時(shí)的最高溫度。以這兩項(xiàng)測(cè)試結(jié)果分別作為縱坐標(biāo)及橫坐標(biāo)，得到測(cè)試結(jié)果見(jiàn)圖9。

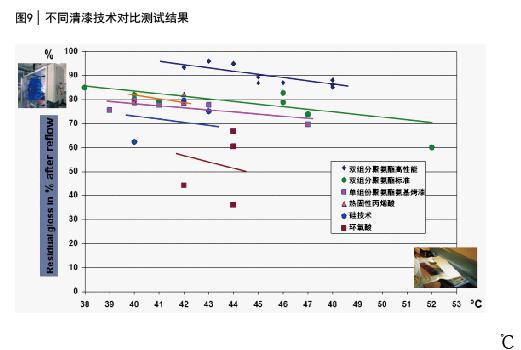

　　圖9 不同清漆技術(shù)對(duì)比測(cè)試結(jié)果

　　從測(cè)試結(jié)果看出，熱固型丙烯酸(紅色三角)清漆可以滿足一般抗刮擦要求，但耐酸蝕性較差，但使用封閉型異氰酸酯進(jìn)行改性后(粉色方塊)，可以看到其耐酸蝕性能的提高。環(huán)氧酸(棕色方塊)清漆能有較好耐酸蝕性，但是抗刮擦性根據(jù)不同產(chǎn)品有所差異。一般雙組分聚氨酯(綠色圓點(diǎn))清漆具備較好的抗刮擦性，根據(jù)不同配方也能達(dá)到優(yōu)異的耐酸蝕性。而具備高交聯(lián)密度的雙組分聚氨酯清漆及納米改性的雙組分聚氨酯清漆(深藍(lán)色菱形)，也即自修復(fù)型，則具有最好的抗刮擦性并且能很好地平衡耐酸蝕性。所以從這個(gè)測(cè)試結(jié)果來(lái)看，雙組分聚氨酯，尤其是自修復(fù)型，作為汽車(chē)原廠漆的清漆，能更好地滿足汽車(chē)廠對(duì)于抗刮擦及耐酸雨的要求。

　　汽車(chē)通常會(huì)在室外經(jīng)受日曬雨淋，老化后其抗刮擦性一般都會(huì)下降，對(duì)這些測(cè)試樣板進(jìn)行1000小時(shí)氙燈老化測(cè)試，然后再進(jìn)行抗刮擦及耐酸蝕測(cè)試，結(jié)果見(jiàn)圖10。

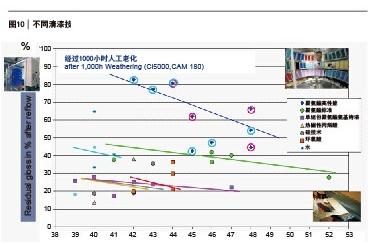

　　圖10 不同清漆技{mafacms:page}

　　從這個(gè)結(jié)果可以看出，經(jīng)過(guò)人工老化后，所有體系的抗刮擦性都有下降，但高交聯(lián)密度(自修復(fù)型)聚氨酯清漆仍保持著相對(duì)較好的抗刮擦性。對(duì)于提高抗刮擦性，除了前面所提到的高交聯(lián)密度自修復(fù)型雙組分聚氨酯外，還可以使用納米二氧化硅技術(shù)結(jié)合雙組分聚氨酯。圖10中紅色圈出的就是納米改性的雙組分聚氨酯清漆，其性能和高交聯(lián)密度的自修復(fù)雙組分聚氨酯清漆(藍(lán)色圈出)性能也相當(dāng)。

　　通過(guò)以上對(duì)比測(cè)試，可以看到雙組分聚氨酯清漆對(duì)于汽車(chē)原廠漆來(lái)說(shuō)，相比較其它技術(shù)具有更多的優(yōu)勢(shì)，能更好得滿足汽車(chē)廠對(duì)涂層的要求，這也是為什么其份額在全球不斷增長(zhǎng)，而且在新型免中涂工藝流程中成為清漆的標(biāo)準(zhǔn)體系。

　　雙組分聚氨酯清漆噴涂

　　隨著雙組分聚氨酯清漆逐步成為汽車(chē)原廠漆的主流，噴涂隨之也成為人們必須要考慮的方面。不同于常規(guī)單組份清漆技術(shù)，雙組分清漆必須要考慮混合比例、混合效率及混合使用有效期(PotLife)，還要考慮整個(gè)涂裝的效率。由于雙組分清漆混合后必須要在規(guī)定的時(shí)間內(nèi)使用完，在汽車(chē)廠連續(xù)涂裝工藝中不適合分批混合供料，否則將極大得影響涂裝效率，因而使用槍口混合噴涂設(shè)備是非常重要的。在上世紀(jì)80年代雙組分聚氨酯清漆開(kāi)始在奔馳廠使用時(shí)，拜耳就攜手涂料廠及噴涂設(shè)備供應(yīng)商杜爾(Dürr)共同完成其噴涂體系及噴涂線;同樣在北美，HADEN也是雙組分清漆噴涂線的合作伙伴;在亞太區(qū)，日本的大氣社(Taikisha)也參與了Nissan的雙組分清漆噴涂線。雙組分槍口混合設(shè)備通常將清漆的兩個(gè)組分分別儲(chǔ)存在兩個(gè)獨(dú)立儲(chǔ)罐中，分別由齒輪泵按混合比例通過(guò)管道計(jì)量輸送到槍口，并在槍口的靜態(tài)混合器中充分混合均勻，最后通過(guò)旋杯噴涂出去。

　　為了驗(yàn)證混合比例及混合效率對(duì)雙組分聚氨酯清漆的影響，通過(guò)與大氣社合作，共同進(jìn)行了測(cè)試。對(duì)于混合比例，選擇了固化劑過(guò)量、足量及不足三種比例，并選擇使用及不使用靜態(tài)混合器，來(lái)比較最終漆膜的外觀、交聯(lián)密度及耐酸蝕性。表2列出了測(cè)試的結(jié)果。

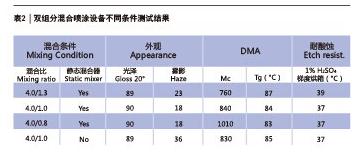

　　表2 雙組分混合噴涂設(shè)備不同條件測(cè)試結(jié)果

　　在表2中外觀用光澤及霧影來(lái)衡量，光澤越高，霧影越低則越好。從結(jié)果可以看出，不同的混合比例對(duì)光澤沒(méi)有太大影響，當(dāng)固化劑過(guò)量時(shí)霧影略微增加，但還是在可接受范圍內(nèi)。當(dāng)不使用靜態(tài)混合器時(shí)，混合效率降低，雖然光澤影響不大，但霧影卻增加了不少，已經(jīng)影響了外觀。

　　通過(guò)DMA測(cè)試來(lái)了解漆膜的交聯(lián)密度。Mc為兩個(gè)交聯(lián)點(diǎn)之間的平均分子量，Tg為玻璃化轉(zhuǎn)變溫度。當(dāng)交聯(lián)密度越高時(shí)，交聯(lián)點(diǎn)之間的平均分子量將越低，而玻璃化轉(zhuǎn)變溫度也將越高。從測(cè)試結(jié)果可以看到，當(dāng)固化劑從過(guò)量到不足時(shí)，兩交聯(lián)點(diǎn)之間的平均分子量隨之增加，玻璃化轉(zhuǎn)變溫度也隨之降低，說(shuō)明其交聯(lián)密度在下降，這也是和雙組分交聯(lián)理論相符。當(dāng)不使用靜態(tài)混合器時(shí)，其不影響交聯(lián)密度，這也從測(cè)試中得到證實(shí)。梯度烘箱進(jìn)行耐酸蝕測(cè)試也和交聯(lián)密度有關(guān)，可以看到當(dāng)固化劑過(guò)量交聯(lián)密度較高時(shí)，其耐酸蝕性也越好。

　　通過(guò)以上測(cè)試可以得出結(jié)論，要滿足雙組分聚氨酯清漆外觀和性能的要求，需要使用靜態(tài)混合器來(lái)確保混合效率，滿足外觀的要求;對(duì)于混合的比例，要確保足量固化劑甚至略微過(guò)量固化劑，確保其交聯(lián)密度，滿足性能要求。

　　低溫固化工藝探討

　　緊縮工藝(3C1B/2C1B)目前已經(jīng)逐漸成為汽車(chē)廠涂裝工藝主流，那未來(lái)汽車(chē)工業(yè)涂裝工藝又會(huì)往什么方向繼續(xù)發(fā)展呢?可以看看整個(gè)涂裝工藝，見(jiàn)圖11。

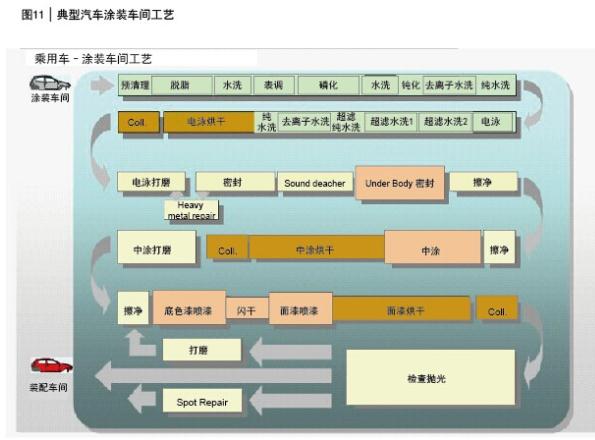

　　圖11 典型汽車(chē)涂裝車(chē)間工藝

　　在3C2B工藝中有兩次在140°C左右的高溫烘烤，即使改為3C1B或2C1B，仍然有一次140°C左右的高溫烘烤。為了達(dá)到這個(gè)溫度，必須通過(guò)燃料燃燒來(lái)加熱空氣。如果能將此烘烤溫度降低到80°C左右，則有可能通過(guò)城市集中供暖來(lái)滿足烘烤的要求，而且3C1B或2C1B體系的閃干過(guò)程也是通過(guò)這個(gè)溫度完成的。因此如果能進(jìn)一步降低汽車(chē)原廠漆的烘烤溫度，這將大大降低涂裝車(chē)間的能耗，減少碳排放，同時(shí)也降低涂裝過(guò)程的總成本。

　　同時(shí)，低溫烘烤也能改變現(xiàn)在的生產(chǎn)工藝流程，將一些塑料外飾件在涂裝前可以先裝配好，然后和車(chē)身一起噴涂，這樣可以省去塑料外飾件單獨(dú)噴涂所需潔凈噴涂車(chē)間的建設(shè)、維護(hù)及烘烤所需的能源消耗，同時(shí)還能確保同一輛車(chē)的車(chē)身及外飾塑料件的顏色一致，避免色差產(chǎn)生。這樣在保證質(zhì)量的基礎(chǔ)上，還能簡(jiǎn)化流程、降低能耗及浪費(fèi)、減少排放，最終也將降低工藝成本。

　　接下來(lái)來(lái)探討一下低溫的可行性。CED仍將需要高溫烘烤，但結(jié)合最新技術(shù)發(fā)展已經(jīng)可以從200°C左右降到140°C左右。見(jiàn)圖12。CED之后有隔音、減震封閉漆，目前技術(shù)是PVC凝膠，需要高溫烘烤，通常在噴涂完中涂底漆之后一起高溫烘烤。對(duì)于封閉漆，如果要降低烘烤溫度，可以使用無(wú)溶劑雙組分聚氨酯技術(shù)代替PVC凝膠技術(shù)，同樣可以達(dá)到隔音、減震等效果。無(wú)溶劑雙組分聚氨酯封閉漆在德國(guó)奔馳大巴上已經(jīng)有十年應(yīng)用，技術(shù)上是非常成熟的，同時(shí)雙組分聚氨酯的高反應(yīng)性，也能夠滿足低溫烘烤的要求，即使沒(méi)有完全固化也能在常溫下繼續(xù)反應(yīng)固化。中涂底漆也可以使用雙組分聚氨酯技術(shù)，Honda已經(jīng)使用此技術(shù)。如果是免中涂體系，在第一層水性底色漆技術(shù)上也有單組份和雙組分兩種技術(shù)，其中雙組分技術(shù)即雙組分聚氨酯，可以滿足低溫烘烤的要求。最后是清漆，雙組分聚氨酯清漆在修補(bǔ)漆及汽車(chē)外飾塑料漆上有著非常成熟的應(yīng)用，完全可以滿足低溫烘烤要求，而且在汽車(chē)原廠漆中的份額也在不斷增長(zhǎng)。所以從分析可以看出，要滿足汽車(chē)原廠漆低溫固化要求，從技術(shù)角度來(lái)看是完全可行的，但從實(shí)際應(yīng)用角度來(lái)看，其需要對(duì)涂裝線進(jìn)行改造，同時(shí)要在汽車(chē)原廠漆應(yīng)用上進(jìn)一步驗(yàn)證，所以實(shí)際應(yīng)用還需時(shí)日，并且需要汽車(chē)廠、汽車(chē)漆供應(yīng)商、設(shè)備供應(yīng)商及原材料供應(yīng)商的通力合作。

　　總結(jié)與展望

　　隨著國(guó)家對(duì)排放控制越來(lái)越嚴(yán)格以及汽車(chē)廠對(duì)成本的控制，基于水性技術(shù)的緊縮工藝將得到越來(lái)越廣泛的應(yīng)用。同時(shí)為了滿足外觀及性能的要求，雙組分聚氨酯清漆技術(shù)也將在中國(guó)得到快速發(fā)展。這些技術(shù)已經(jīng)在國(guó)際車(chē)廠中得到了充分應(yīng)用驗(yàn)證，并已經(jīng)成為各個(gè)車(chē)廠的標(biāo)準(zhǔn)體系。為了更進(jìn)一步簡(jiǎn)化生產(chǎn)工藝，降低成本，減少排放，據(jù)預(yù)測(cè)低溫技術(shù)將成為汽車(chē)原廠漆技術(shù)的下一個(gè)發(fā)展方向。隨著將來(lái)減輕汽車(chē)重量而使用更多塑料件時(shí)，會(huì)對(duì)低溫烘烤技術(shù)提出更多的要求以滿足對(duì)汽車(chē)生產(chǎn)的品質(zhì)、效率及成本的控制。

　　參考資料

　　1,“Polyurethanes”, Vincentz, Ulrich Meier-Westhues

　　2,“Wider PU use in automotive coatings helps cut solvent use and raise performance”, Urethane Technology International, NovDec 2012, interview of Dr. Lothar Kahl

　　3,“Optimized solutions, economic and ecological study shows gains from new vehicle painting process”, European Coatings Journal, 02/2009, Benjamin Bossdorf-Zimmer, Dirk Rosenau-Tornow, Matthias Harsch, Thilo Kupfer

　　4,拜耳材料科技技術(shù)文件
